Контроль изоляции трубопроводов

  • Как продлить жизнь трубопроводу
  • Приборы

  • Эксплуатационные характеристики трубопроводов лежат в прямой зависимости от монолитности материала, пошедшего на их изготовление, от качества сварных соединений и изоляционного слоя. В процессе производства любых конструкций из труб, а также при строительстве различных объектов следует держать под контролем, как соответствие их базовым характеристикам, так и качество изоляционного покрытия, которое проверяется на всех этапах, в том числе, и в период использования сооружения. Именно для этих целей требуются приборы контроля изоляции трубопроводов, огромный ассортимент которых представлен на сайте компании «ПромГруппПрибор».

    Как продлить жизнь трубопроводу

    По заверениям специалистов, использование продукции из полиуретана позволило разработать и внедрить схему «труба в трубе», благодаря которой удалось снизить вероятность появления очагов коррозии. Если трубопровод рассчитан на длительную эксплуатацию, то следы коррозии неизбежно будут появляться на поверхности металлических труб, так как окружающая среда весьма этому способствует. Для выявления слабых участков с целью исключения дальнейшего проникновения влаги под изоляцию, необходимо проводить исследование объекта с использованием специализированного оборудования.

    Все компоненты системы должны периодически исследоваться, ведь контроль изоляции трубопроводов позволяет выявить все повреждения изоляционного слоя. Но начинать нужно с другого: с правильного выбора типа покрытия, с учётом его свойств и специфики нанесения, ведь схема «труба в трубе» работает не во всех случаях. Если изоляционный слой не отличается высоким качеством, то на его защиту, а также техобслуживание конструкции потребуются дополнительные средства. Вот почему контроль качества изоляции трубопроводов должен проводиться ещё на стадии укладки труб в траншею.

    Приборы

    Адгезиметр

    Данное устройство задействуют для определения силы сцепления нескольких материалов. Благодаря такому методу контроля, можно без труда определить устойчивость и надёжность всей конструкции, а также её способность противостоять коррозии. Высокая адгезия – это гарантия того, что трубопровод прослужит долго, ведь при наличии качественного изоляционного покрытия существенно сокращаются теплопотери и снижается вероятность появления очагов коррозии.

    Изоляционный материал подбирается с учётом специфики магистрали и климатических условий, а перед проведением монтажных работ изолируемая поверхность должна быть тщательно обработана.  Устройства контроля изоляции трубопроводов включают в свой состав и адгезиметры, которые, в основном, работают по одному принципу: они физически воздействуют на материал и производят измерение усилия, прилагаемого для того чтобы сделать надрез и оторвать фрагмент изоляции от обработанной поверхности. Полученные результаты измерений сравниваются со стандартными значениями.

    Принцип действия

    Современные приборы, которые можно приобрести на сайте компании «ПромГруппПрибор», достаточно надёжны, точны и просты в эксплуатации. Отдельные модели имеют расширенный функционал и способны определять среднеинтегральное значение усилия, наряду с минимальным и максимальным.  По принципу действия адгезиметры бывают двух видов: отрывные и работающие по методу решетчатого надреза. Наибольшей популярностью пользуется первый вариант, и все приборы подразделяются на электронные и механические, а при выборе подходящей модели следует учесть:

    • С какой частотой будет использоваться устройство.
    • Диапазон измерений и их точность.
    • Тип объекта, подлежащего исследованию.

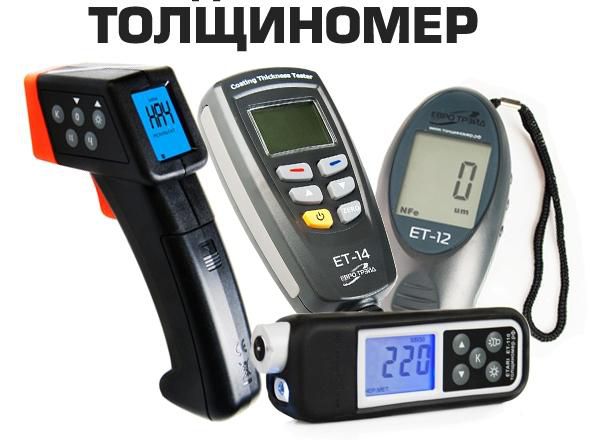

    Толщиномеры покрытий

    Контроль качества изоляции магистральных трубопроводов можно осуществлять посредством вихретоковых и индукционных толщиномеров. На сайте компании «ПромГруппПрибор» не составит труда выбрать нужную модель. И этот выбор во многом зависит от того, в какой сфере будет использоваться прибор. Например, для измерения толщины защитных покрытий на стенках газо- и нефтепроводов можно использовать магнитные толщиномеры, а для проверки состояния лакокрасочных покрытий – ультразвуковые. Многие модели приборов позволяют проводить измерения без нарушения сплошности изоляции, причём, как в полевых, так и стационарных условиях.

    Все устройства, предназначенные для этих целей, имеют определённые преимущества, например, они:

    • функциональны;
    • просты в управлении;
    • надёжны;
    • имеют хорошую защиту от внешней среды;
    • рассчитаны на длительный срок службы;
    • позволяют производить измерения в сложных условиях;
    • мобильны;
    • имеют минимальную погрешность;
    • доступны по цене.

    Электроискровые дефектоскопы

    Электроискровой контроль изоляции трубопроводов проводится посредством искровых дефектоскопов, предназначенных для обнаружения дефектов покрытий. Работа приборов основывается на высоковольтном методе, суть которого заключается в следующем: между щупом, подключённому к одному полюсу источника напряжения и касающемуся изоляции, а также исследуемым объектом, подключённому к другому полюсу возникает электрический пробой воздушных промежутков. За счёт источника питания создаётся напряжение, подающееся на датчик, при перемещении которого в месте контакта возникает искра. Она и указывает на наличие дефекта. В зависимости от модели, прибор подаёт звуковой или световой сигнал.

    Электрический контроль изоляции трубопроводов, как метод довольно небезопасен, так как «исследователю» приходится иметь дело с электрическим током, и особую осторожность следует проявлять при работе с покрытиями, имеющими небольшую толщину. Если с решением этого вопроса возникают какие-то сложности, то можно заказать услуги «контроль сплошности изоляции трубопровода искровым дефектоскопом». Данное оборудование позволяет обнаруживать дефекты в слое изоляции, нанесённом прямо на проводящее основание.

    Металлоискатели, трассоискатели, искатели повреждений изоляции

    Современные приборы подобного плана могут без труда выявить повреждения изоляционного слоя, а кроме того – определить расположение и глубину залегания трубопроводов. Примечательно, что для этого не придётся проводить земляные работы. Контроль сплошности изоляции трубопроводов проводится при участии искателей повреждений, укомплектованных:

    • заземлителями;
    • генераторами;
    • антеннами;
    • приёмными и зарядными устройствами;
    • наушниками;
    • соединительными проводами.

    Преимущества таких устройств заключаются в том, что они способны бесконтактно проводить поиск дефектов на магистралях. И для определения точного места повреждения, достаточно посмотреть на график, отображённый на мониторе. Практически любой искатель работает по принципу электромагнитной локации. То есть, если электрический ток пропустить через объект, обладающий достаточной электропроводностью, то вокруг него появляется непостоянное магнитное поле.

    Ввиду того, что над трубопроводами расположены «непроводники», например, камни и земля, то это не влияет на форму поля, для установления направления и размеров которого используется электромагнитная антенна. Поскольку её свойства известны, равно как и расположение магнитных линий, следовательно, можно без труда вычислить местонахождение, глубину закладки и направление трубопровода.
