4XC металлографический микроскоп
Металлургические микроскопы используются для определения и анализа структуры различных металлических сплавов. Эти микроскопы являются важным инструментом для исследования металлографии. Они могут применяться для исследования качества литья, плавки и высокотемпературной обработки, для тестирования сырья и обработанных материалов и анализа материалов после высокотемпературной обработки. Они являются идеальными инструментами для научных исследований, обучения, производства и подобного применения. Модель 4XC может быть применена для фотографирования иллюстраций для металлографических атласов с выбором специфического прибора для фотографирования.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Металлургические микроскопы используются для определения и анализа структуры различных металлических сплавов. Эти микроскопы являются важным инструментом для исследования металлографии. Они могут применяться для исследования качества литья, плавки и высокотемпературной обработки, для тестирования сырья и обработанных материалов и анализа материалов после высокотемпературной обработки. Они являются идеальными инструментами для научных исследований, обучения, производства и подобного применения. Модель 4XC может быть применена для фотографирования иллюстраций для металлографических атласов с выбором специфического прибора для фотографирования.

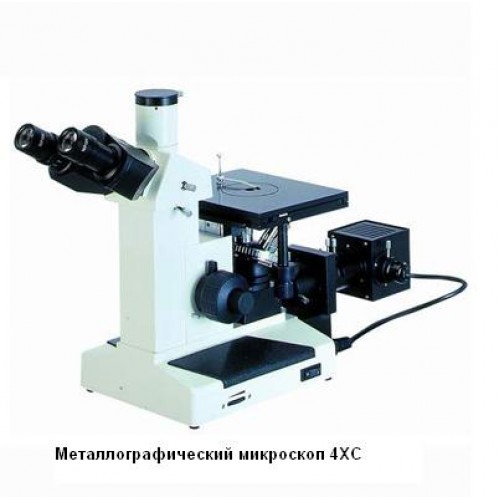

Металлографический микроскоп 4XC - револьверный микроскоп с увеличением 100х-1000х. Имеет опциональную возможность фото и видео-регистрации (на заказ). Металлографический микроскоп 4XC предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отражённом свете при прямом освещении в светлом поле, а также для исследования объектов в поляризованном свете.
Металлографический микроскоп 4XC по заказу оснащается камерой, которая может делать металлографические фотографии для проведения анализа полученных результатов, а также обладает другими функциями, такими как редактирование изображений, производство, хранение, управление и другие функции. Металлографический микроскоп 4XC может быть широко использован в лабораториях на заводах для проверки качества литья, для проверки сырья и анализа металлографической микроструктуры материала после термической обработки, и для исследования работ по поверхностному нанесению покрытий и т.д. Это оборудование может быть оснащено фотографическим устройством для получения фотографий поверхности.
Технические характеристики металлографического промышленного микроскопа 4XC:
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Диапазон увеличения |
· 100Х…1000Х (в штатной комплектации); · 50Х…1600Х (опционально) |
|
Визуальная насадка |
· тринокулярная с наклоном 30°; · диоптрийная подстройка (±5 диоптрий); · регулируемое межзрачковое расстояние 48…75 мм. |
|
Окуляр |
WF10X широкопольный (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
|
Объективы |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): · 10Х/0,25, рабочее расстояние 8,8 мм; · 20Х/0,40, р. р. 8,6 мм; · 40Х/0,60 подпружиненный, р. р. 3,73 мм; · 100Х/1,25 подпружиненный (МИ - масляная иммерсия), р. р. 0,4 мм |
|
Освещение |
· галогенная лампа 20 Вт, 6 В; · регулируемые апертурная и полевая диафрагмы; · плавная регулировка яркости освещения; · планка со светофильтрами (синий, зелёный, жёлтый). |
|
Фокусировка |
· коаксиальные винты грубой и точной фокусировки; · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене; · регулировка натяжения: жёсткости/плавности хода; · шаг точной фокусировки 0,002 мм. |
|
Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
|
Фото-порт |
на тринокулярной насадке (деление светового потока 80:20) |
|
Предметный координатный столик |
· прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола; · максимальный вес образца 2 кг; · круглая вращаемая вставка диаметром 11 мм. |
|
Корпус и основание |
· из отлитого под давлением алюминия; · окрашен огнеупорной эмалью; · с резиновыми ножками. |
|
Окуляры (опционально) |
· WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм); · WF16X широкопольный (Ф11 мм; фокусное расстояние 15,6 мм, D23,2 мм); |
|
Объективы (опционально) |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): · 5Х/0,12, р. р. 18,3 мм; · 50Х/0,7, подпружиненный, р. р. 2,02 мм; · 60Х/0,75 подпружиненный, р. р. 1,34 мм; · 80Х/0,8 подпружиненный, р. р. 0,96 мм |
|
Цветная камера (опционально) |
переходник на камеру, цветная CCD – камера высокого разрешения для статической и динамической съёмки, флешка с ПО для сохранения и анализа изображений (англ. яз.) |
