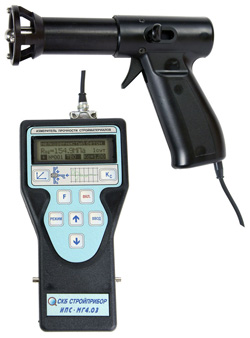

Измеритель прочности бетона ИПС МГ4.01
Прибор склерометр ИПС-МГ4.01 является базовой моделью измерителя прочности для контроля бетона, имеет энергонезависимую память, режим передачи данных на компьютер через СОМ-порт и функцию ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем в прибор. Измерение прочности бетона заключается в нанесении на контролируемом участке
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 60741-15 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 6015 16 |
| Республика Казахстан, КазИнМетр | KZ.02.03.06762-2015/60741-15 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ЕАЭС | ТР ТС 020/2011 |
Изготовитель: ООО "Стройприбор" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Измеритель прочности бетона обладает следующими отличительными особенностями:
-
устройство ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик склерометра в соответствии с Приложением № 9 ГОСТ 22690;
-
устройство маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
-
функция вычисления класса бетона В с возможностью выбора коэффициента вариации;
-
функция исключения ошибочного промежуточного значения.
В измерителе прочности бетона заложен особый алгоритм обработки результатов измерений, который включает:
-
усреднение промежуточных значений;
-
сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных результатов;
-
усреднение оставшихся после отбраковки промежуточных значений и их контроль;
-
индикацию и запись в память прибора конечного значения прочности и класса бетона.
Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам контроля и определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками измерителя.
Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).
Также имеются усовершенствованные модификации склерометров: прибор ИПС-МГ4.03 и прибор ИПС-МГ4.04
|
Наименование характеристик |
ИПС-МГ4.01 |
ИПС-МГ4.03 (цветной дислей) |
ИПС-МГ4.03 |
ИПС-МГ4.03 (цветной дислей) |
ИПС-МГ4.04 (цветной дисплей) |
|
Диапазон измерения прочности, МПа |
3...100 |
||||
|
Предел погрешности измерения, % |
± 8 |
||||
|
Объем архивируемой информации, значений |
500 |
15000 |
16000 |
||
|
Количество индивидуальных градуировочных зависимостей, шт. |
9 |
20 |
9 |
||
|
Количество базовых градуировочных зависимостей, шт. |
1 |
44 |
|||
|
Габаритные размеры, мм: |
|||||
|
- электронного блока |
180x90x30 |
165x73x25 |
180x90x30 |
165x73x25 |
– |
|
- склерометра |
180х135х70 |
||||
|
Масса, кг, не более |
0,77 |
0,75 |
0,77 |
0,75 |
0,55 |
