ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат)

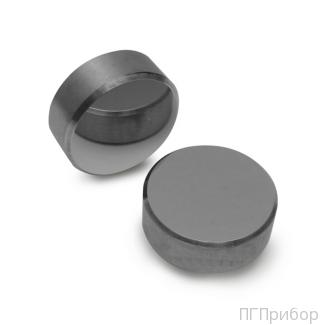

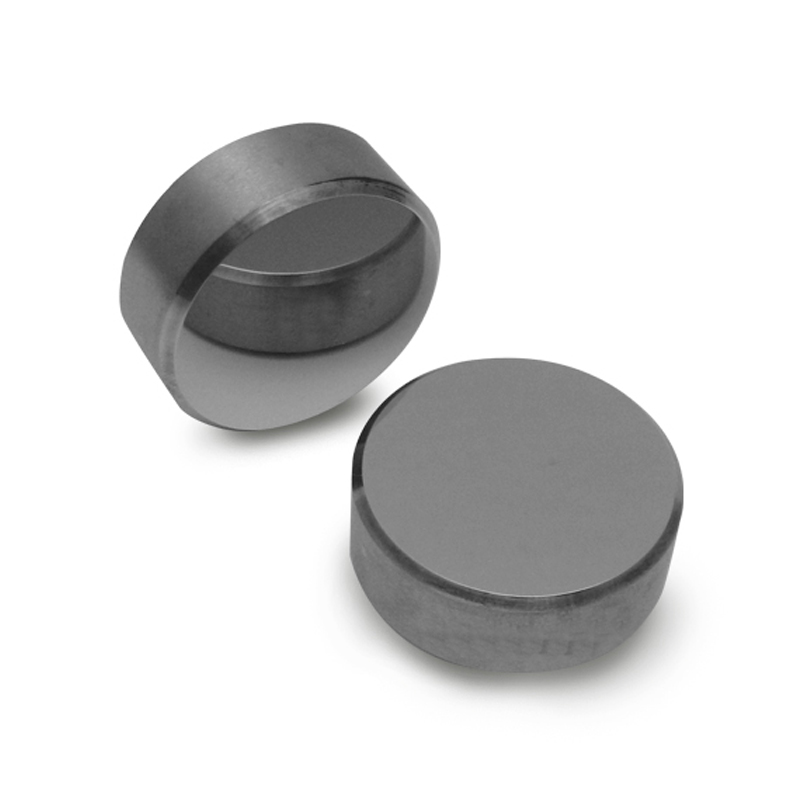

Меры микротвёрдости ММТВ-В7 предназначены для воспроизведения твёрдости по шкалам Виккерса. Меры применяются при проверке точности показаний и калибровке микротвердомеров, меры ММТВ-В7 не предназначены для процедуры поверки т.к. не внесены в госреестр СИ РФ.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Назначение средства измерений:
Меры микротвёрдости ММТВ-В7 предназначены для воспроизведения твёрдости по шкалам Виккерса. Меры применяются при проверке точности показаний и калибровке микротвердомеров, меры ММТВ-В7 не предназначены для процедуры поверки т.к. не внесены в госреестр СИ РФ.
Описание средства измерений:
Меры микротвёрдости применяются при проверке точности показаний и калибровке приборов для измерения твёрдости по методу Виккерса (ГОСТ 8.063-12) в лабораторных условиях. Меры микротвёрдости эксплуатируются с микротвердомерами как отечественного (ПМТ-3; ПМТ-3М), так и зарубежного производства. Для калибровки микротвердомеров ПМТ-3 предпочтительнее использовать 2 меры микротвёрдости: 375-525HV0,1 и 200-300HV0,1.
Меры изготавливаются в виде плиток круглой или прямоугольной формы из углеродистой или легированной стали в соответствии с ГОСТ 9031-75, ГОСТ 8.747, ISO 6507, ASTM E384. К мере прилагается Сертификат о калибровке предприятия-изготовителя, в котором указывается серийный номер меры, значение твёрдости с обозначением шкалы твёрдости, размах значений, дата калибровки, срок действия сертификата. На рабочей поверхности каждой меры микротвёрдости имеется 5-6 отпечатков, произведённых в процессе первичной калибровки меры при выпуске из производства.
Маркировка ММТВ-В7: боковая поверхность отшлифована (серебряного цвета), на которой выгравировано:
- наименование предприятия-изготовителя;
- месяц градуировки;
- порядковый номер;
- значение твёрдости;
- обозначение шкалы твёрдости.
Типы мер микротвёрдости, доступные для заказа:
| Тип меры, (размер мм) |
Диапазон значений твёрдости, HV |
Шкала микротвёрдости Виккерса |
Нагрузка, кгс (Н) |
Размах значений твёрдости %, не более |
Обозначение |
ММТВ-В7 (Ø25×5) |
800±50 | HV0,01 | 0,01 (0,098) | 9 | 750-850HV0,01 |
| 800±50 | HV0,025 | 0,025 (0,196) | 750-850HV0,025 | ||
| 800±50 | HV0,05 | 0,05 (0,49) | 7 |
750-850HV0,05 | |
| 800±50 | HV0,1 | 0,1 (0,98) | 750-850HV0,1 | ||
| 800±50 | HV0,2 | 0,2 (1,96) | 750-850HV0,2 | ||
| 800±50 | HV0,3 | 0,3 (2,94) | 5 | 750-850HV0,3 | |
| 800±50 | HV0,5 | 0,5 (4,90) | 750-850HV0,5 | ||
| 800±50 | HV1 | 1 (9,81) | 3 | 750-850HV1 | |
| 450±75 | HV0,01 | 0,01 (0,098) | 9 | 375-525HV0,01 | |
| 450±75 | HV0,025 | 0,025 (0,196) | 375-525HV0,025 | ||
| 450±75 | HV0,05 | 0,05 (0,49) | 7 |
375-525HV0,05 | |
| 450±75 | HV0,1 | 0,1 (0,98) | 375-525HV0,1 | ||
| 450±75 | HV0,2 | 0,2 (1,96) | 375-525HV0,2 | ||
| 450±75 | HV0,3 | 0,3 (2,94) | 5 | 375-525HV0,3 | |
| 450±75 | HV0,5 | 0,5 (4,90) | 375-525HV0,5 | ||
| 450±75 | HV1 | 1 (9,81) | 3 | 375-525HV1 | |
| 250±50 | HV0,01 | 0,01 (0,098) | 9 | 200-300HV0,01 | |
| 250±50 | HV0,025 | 0,025 (0,196) | 200-300HV0,025 | ||
| 250±50 | HV0,05 | 0,05 (0,49) | 7 |
200-300HV0,05 | |
| 250±50 | HV0,1 | 0,1 (0,98) | 200-300HV0,1 | ||
| 250±50 | HV0,2 | 0,2 (1,96) | 200-300HV0,2 | ||
| 250±50 | HV0,3 | 0,3 (2,94) | 5 | 200-300HV0,3 | |
| 250±50 | HV0,5 | 0,5 (4,90) | 200-300HV0,5 | ||
| 250±50 | HV1 | 1 (9,81) | 3 | 200-300HV1 |
Часто задаваемые вопросы:
В: Как долго может прослужить мера твёрдости?
О: Некоторые меры твёрдости могут прослужить пару лет, хотя большинство мер твёрдости будут иметь исколотую и уже не пригодную для дальнейших испытаний рабочую поверхность до этого срока из-за интенсивного использования. Как правило, рабочая поверхность у мягких мер (низкого диапазона) твёрдости будет израсходована уже через месяц или около того, особенно при ежедневных измерениях твёрдости.
В: Я просил меру микротвёрдости со значением 300 HV0,5, а мне прислали меру 371 HV0,5. Мне нужно измерить конкретную деталь моего производства, почему я не могу получить меру с тем значением твёрдости, которое запрашивал?
О: Назначение мер - это калибровка приборов измерения твёрдости и микротвёрдости, а не деталей вашего производства. Диапазоны значений мер соответствуют принятым стандартам и необходимо выбирать тот диапазон, значения которого наиболее близки к значениям твёрдости вашей детали. Из такого диапазона можно подобрать меру со значением твёрдости, максимально приближённым к значениям твёрдости вашей детали, однако это уже не критично. Все типы выпускаемых диапазонов значений мер указаны в соответствующих стандартах ISO и ASTM.
В: Какая частота проверки микротвердомеров с помощью мер твёрдости по международным стандартам?
О: Единичная ежедневная проверка – для периодической проверки микротвердомера каждый день непосредственно перед проведением измерения. Множественная ежедневная проверка – при работе в три смены имеет смысл проводить проверку в начале каждой смены. Еженедельная проверка – если микротвердомер используется только один раз в неделю, то проверка проводится в день использования. Микротвердомеры проходят поверку/калибровку один раз в год путём прямой и косвенной проверки. Сперва проводится прямая проверка испытательной нагрузки, измерительной системы, цикла испытания и проверка индентора. Последующая косвенная проверка с использованием меры микротвёрдости показывает корректность взаимодействия всех элементов прибора измерения микротвёрдости, которые были проверены во время прямой проверки микротвердомера. Кроме того, с помощью мер микротвёрдости можно проверить повторяемость результатов измерений, проведённых микротвердомером.
Диапазон значений мер микротвёрдости и допустимый размах:
| Тип меры, (размер мм) |
Диапазон значений твёрдости, HV |
Шкала микротвёрдости Виккерса |
Нагрузка, кгс (Н) |
Размах значений твёрдости %, не более |
Обозначение |
МТВ-В7 (Ø25×5) |
800±50 | HV0,01 | 0,01 (0,098) | 9 | 750-850HV0,01 |
| 800±50 | HV0,025 | 0,025 (0,196) | 750-850HV0,025 | ||
| 800±50 | HV0,05 | 0,05 (0,49) | 7 |
750-850HV0,05 | |
| 800±50 | HV0,1 | 0,1 (0,98) | 750-850HV0,1 | ||
| 800±50 | HV0,2 | 0,2 (1,96) | 750-850HV0,2 | ||
| 800±50 | HV0,3 | 0,3 (2,94) | 5 | 750-850HV0,3 | |
| 800±50 | HV0,5 | 0,5 (4,90) | 750-850HV0,5 | ||
| 800±50 | HV1 | 1 (9,81) | 3 | 750-850HV1 | |
| 450±75 | HV0,01 | 0,01 (0,098) | 9 | 375-525HV0,01 | |
| 450±75 | HV0,025 | 0,025 (0,196) | 375-525HV0,025 | ||
| 450±75 | HV0,05 | 0,05 (0,49) | 7 |
375-525HV0,05 | |
| 450±75 | HV0,1 | 0,1 (0,98) | 375-525HV0,1 | ||
| 450±75 | HV0,2 | 0,2 (1,96) | 375-525HV0,2 | ||
| 450±75 | HV0,3 | 0,3 (2,94) | 5 | 375-525HV0,3 | |
| 450±75 | HV0,5 | 0,5 (4,90) | 375-525HV0,5 | ||
| 450±75 | HV1 | 1 (9,81) | 3 | 375-525HV1 | |
| 250±50 | HV0,01 | 0,01 (0,098) | 9 | 200-300HV0,01 | |
| 250±50 | HV0,025 | 0,025 (0,196) | 200-300HV0,025 | ||
| 250±50 | HV0,05 | 0,05 (0,49) | 7 |
200-300HV0,05 | |
| 250±50 | HV0,1 | 0,1 (0,98) | 200-300HV0,1 | ||
| 250±50 | HV0,2 | 0,2 (1,96) | 200-300HV0,2 | ||
| 250±50 | HV0,3 | 0,3 (2,94) | 5 | 200-300HV0,3 | |
| 250±50 | HV0,5 | 0,5 (4,90) | 200-300HV0,5 | ||
| 250±50 | HV1 | 1 (9,81) | 3 | 200-300HV1 |
Реализуемые нагрузки по Виккерсу 10; 25; 50; 100; 200; 300; 500; 1000 гр. Значения мер микротвёрдости и размах этих значений в зависимости от нагрузок, применяемых при измерениях:
| ДИАПАЗОНЫ ЧИСЕЛ ТВЁРДОСТИ, HV | РАЗМАХ ЗНАЧЕНИЙ ТВЁРДОСТИ ПО ГОСТ 8.063-12 | |
|---|---|---|
| ПРИ НАГРУЗКЕ ОТ 0,09807 H ДО 0,9807 H |
ПРИ НАГРУЗКЕ ОТ 0,9807 H ДО 9,807 H |
|
| 250±50 | 20 | 10 |
| 450±75 | 40 | 18 |
| 650±75 | 46 | 24 |
| 800±50 | 52 | 28 |
