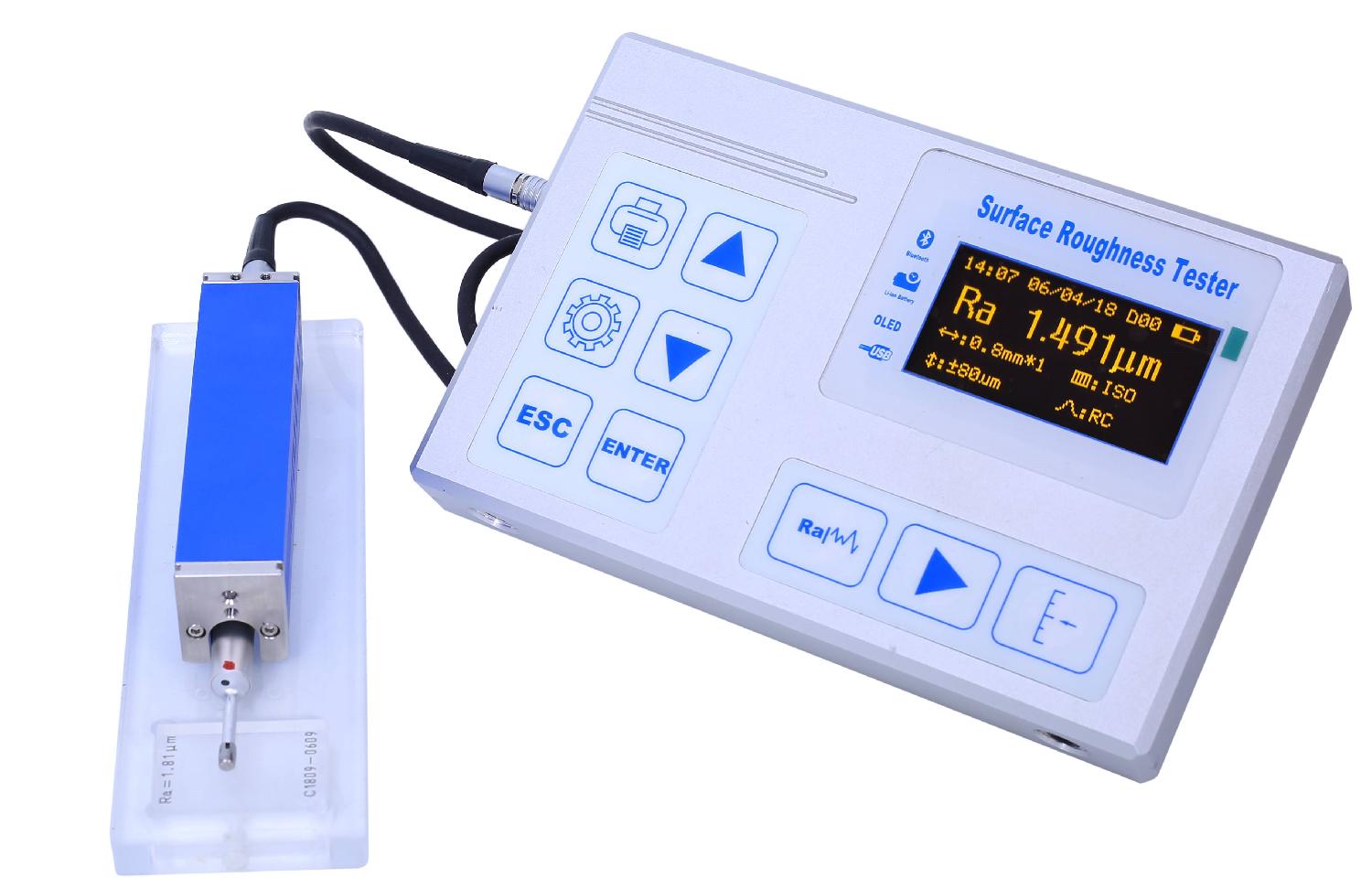

Профилометр TMR360

TMR360. ДОПОЛНИТЕЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ.

Важно: все вспомогательные принадлежности к приборам для измерения шероховатости поверхности модификации TMR360 совместимы и взаимозаменяемы с приборами для измерения шероховатости поверхности производителя Time Group моделей TR-200/210/220 и производства Восток-7 прибором ИШП-210.

Наименование, описание.

Вид

Измерительный штатив ТА1420 с магнитным основанием.
Измерительный штатив с магнитным основанием можно примагничивать к любому железному основанию и с помощью закреплённого в нём прибора измерять шероховатость поверхности в различных положениях, в т.ч. вертикальных при помощи сгибающихся колен штатива. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений.

Измерительный штатив ТА1520 с металлической плитой.
С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:
- Высота подъёма (перемещение по оси Y): 200±1 мм

Измерительный штатив ТА1620 с мраморной плитой.
Предназначен для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности. Платформа плиты штатива TA1620 изготовлена из гладкого мрамора, имеет V-образную канавку для позиционирования маленьких деталей и изделий цилиндрической форы – фиксация изделия без риска скатывания в момент замера шероховатости. Основным из преимуществ, каменных плит является износостойкость и долгий срок службы по сравнению с металлическими плитами. В каменных плитах отсутствует внутреннее напряжение, и они меньше подвержены деформации из-за изменения температуры внешней среды, т.к. коэффициент теплового расширения у них меньше, чем у металла. Каменные плиты менее чувствительны к вибрациям. С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:

- Высота подъёма (перемещение по оси Y): 300±1 мм;

- Ошибка гистерезиса (запаздывание): <1/6 оборота маховика;

- Плоскостность плиты по ГОСТ 10905-86: класс 00;

- Размеры штатива ТА1620 В*Ш*Г: 400х250х70мм.

- Масса 24кг

Удлинительный стержень увеличивает глубину ввода датчика в деталь, глубокого отверстия. Длина удлинительного стержня – 55 мм

Прямоугольный стержень TS90.

Прямоугольный стержень изменяет направление установки датчика на 90 градусов, в основном используется для измерения шероховатости специфических канавок, пазов, углублений

Датчик для криволинейной поверхности TS110.
С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом ≥3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность – тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной <20 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для малых отверстий TS120.
С помощью датчика можно проводить измерения шероховатости в глубине отверстий на внутренних поверхностях цилиндрической и плоской формы. Для измерения шероховатости в отверстиях диаметром >2 мм и глубиной <9 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для глубоких отверстий TS130
Щуп для измерения шероховатости поверхности в отверстиях диаметром >2 мм и глубиной ≤20 мм, измеряемый диапазон - 400 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN.

Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для глубоких пазов, канавок, бороздок и уступов TS131.
С помощью датчика можно проводить измерения шероховатости в глубоких пазах, канавках, бороздках или уступах, прочая функциональность аналогична модели датчика TS100. Для измерения шероховатости углублений с шириной >3 мм или уступах <10 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для криволинейной поверхности TS140.

С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, измеряемый диапазон - 200 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN.

Датчик для узких отверстий TS11X
Предназначен для измерения шероховатости поверхности в отверстиях >2 мм, глубиной >3 мм и <15 мм на выпуклых и вогнутых поверхностях с радиусом кривизны >3 мм. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Схему датчиков с размерами можно сохранить на компьютере и рассмотреть в увеличенном формате.

Мини-принтер.

Для вывода на печатную ленту измеренных данных параметров шероховатости и профиля с графиками подсоедините внешний мини-принтер через порт USB на торцевой поверхности прибора – п.п. 11.2.5; 11.3.2 и 11.3.4.

Мини-принтер требует заказа и использования оригинальных бумажных картриджей, по 10 шт. в упаковке, цена 700-00р за упаковку.
