ПОРТАТИВНЫЙ ИМПУЛЬСНЫЙ РЕНТГЕНОВСКИЙ АППАРАТ «ШМЕЛЬ-250»
ОБЛАСТИ ПРИМЕНЕНИЯ
- Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов.
- Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций.
- Поиск закладок и внедренных устройств в помещениях.
ОСОБЕННОСТИ
- Эксплуатация в любых атмосферных условиях в широком температурном диапазоне.
- Применение в схемах фронтального и панорамного просвечивания.
ПРЕИМУЩЕСТВА
- Наилучшее отношение массы и потребляемой мощности к просвечивающей способности.
- Питание от промышленной сети или аккумуляторных батарей.
- Возможность применения в передвижных дефектоскопических лабораториях.
ИСПОЛНЕНИЕ
- Рентгеновский аппарат состоит из двух блоков: рентгеновского моноблока и пульта управления. Межблочное соединение выполнено морозостойким низковольтным кабелем длиной 25 метров.
- Аппараты имеют биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.
|
ОСНОВНЫЕ ПАРАМЕТРЫ | |
|
|
|
|
Фокусное пятно |
2,0 мм |
|
Угол излучения: | |
|
- со щелевым коллиматором |
70х20 град |
|
- без коллиматоров |
180 град |
|
Максимальная толщина стали, доступная при рентгенографии на пленку: | |
|
- РТ-2 с флуоресцентными экранами типа ВП-2* |
54 мм |
|
- F8 с металлическими экранами RCF (AGFA)* |
34 мм |
|
- D7 с Pb фольгами 0,027 мм** |
26 мм |
|
Напряжение питания |
~ 220 В / = 24 В |
|
Потребляемая мощность |
120 Вт |
|
Масса: | |
|
- моноблок |
8,2 кг |
|
- пульт управления |
1,9 кг |
|
Габаритные размеры: | |
|
- моноблок |
451х112х210 мм |
|
- пульт управления |
245х75х155 мм |
|
Температура эксплуатации |
-40 … +60 °С |
Расстояние между моноблоком и рентгеновской пленкой: * - 1,0 м, ** - 0,5 м.
Плотность почернения пленки - 2,2.
Время экспозиции - 15 минут.
Время проявления - 6 минут при температуре 20°C в проявителе G128 (AGFA).
АКСЕССУАРЫ.
| ||||||||||
|
| ||||||||||
|

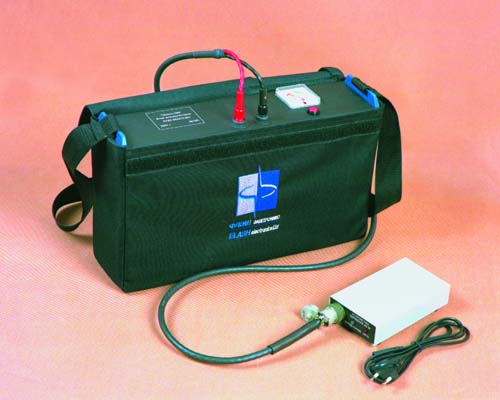

Блок аккумуляторов снабжен индикатором разряда. |

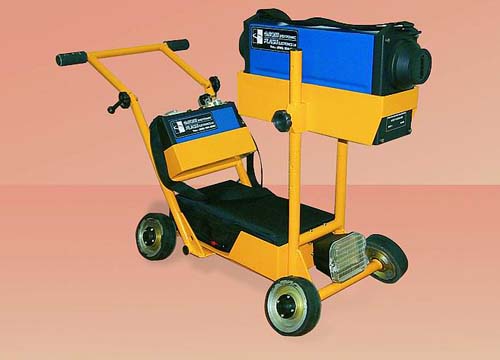

Предназначено для транспортировки аппарата «Шмель-250» с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.

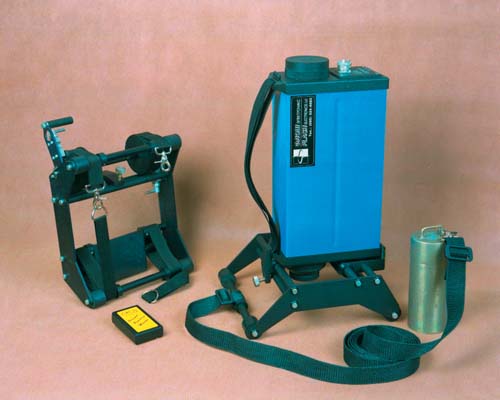

Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания.
Моноблок фиксируется с помощью противовеса
