Трассоискатель ИКкт-50
Наличие:
есть
Стоимость: по запросу
Трассоискатель ИКкт-50 (Трассоискатель ИК-50К, Трассоискатель ИК-50)
Назначение и область применения:
Трассоискатель относится к классу индикаторных приборов и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта. Трассоискатель ИКкт-50 имеет два режима работы:
- бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
- контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).
Основные технические данные трассоискателя.
| 1.1 | Дальность поиска | до 3х км |
| 1.2 | Точность поиска подземных коммуникаций | 5% от глубины залегания коммуникаций |
| 1.3 | Габариты упакованного в дипломат изделия, мм | 200×350×460 |
| 1.4 | Вес упакованного в дипломат изделия, не более | 6,5кг. |
Трассоискатель типа «ИКкт-50» состоит из генератора и приемника.
Основные технические данные генератора
| 2.1 | Напряжение питания: генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока |
от 9 до15 В |
| 2.2 | Средний ток потребления, не более, мА: генератора при напряжении питания (12 ± 0.2) В |
400 |
| 2.3 | Габаритные размеры, мм, не более: генератора |
240×215×50 |
| 2.4 | Масса, кг, не более: генератора (без элементов питания) |
1.2 |
| 2.5 | Выходной сигнал генератора имеет следующие параметры: длительность импульсов, мс период следования, мс частота заполнения, Гц |
от 40 до 80; от 800 до 1200; 2000 ± 5 |
| 2.6 | Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт | 35 |
Основные технические данные приемника
| 3.1 | Напряжение питания: приемника от элемента типа "Крона" |
от 7 до 10 В |
| 3.2 | Средний ток потребления, не более, мА: приемника |
3.0 |
| 3.3 | Габаритные размеры, мм, не более: приемника |
210×210×50 |
| 3.4 | Масса, кг, не более: приемника |
0.6 |
| 3.5 | Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее в пассивном режиме в активном режиме |
100 50 |
| 3.6 | Центральная частота полосы пропускания приемника в активном режиме, Гц, | 2000 ± 10 |
| 3.7 | Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более | 70 |
| 3.8 | Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 100 ± 1 |
| 3.9 | Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более | 5.0 |
| 3.10 | Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более | 70 |
| 3.11 | Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее | 8 |
| 3.12 | Рабочие условия эксплуатации: температура окружающего воздуха, С относительная влажность, % атмосферное давление, кПа |
от минус 20 до плюс 45 не более 80 при Т = 35°С от 86 до 106 |

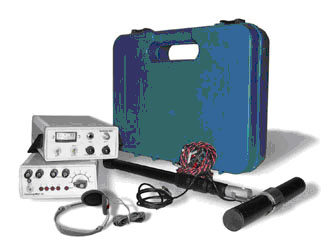

Коплектность:
| Наименование | Количество |
| Приемник | 1 |
| Генератор | 1 |
| Антенна | 1 |
| Телефон головной | 1 |
| Штырь заземления | 2 |
| Контакт магнитный | 1 |
| Провод питания генератора аккумуляторный (двойной 2м) | 1 |
| Провод подключения штыря заземления или магнитной клипсы (7м) | 2 |
| Паспорт | 1 |
| Отвертка | 1 |
| Футляр | 1 |
| Контейнер батарейный | * |
| Провод питания генератора от источника постоянного тока | * |
| Аккумулятор 12В 4А/ч | * |
| Зарядное устройство | * |
| * поставляется по дополнительному заказу | |
