Трассоискатель СПРУТ-5
Система предназначена для:
- обнаружения и трассировки подземных коммуникаций;
- определения глубины залегания ПМС;
- определения изменений величины тока катодной защиты;
- выявления мест утечек защитного тока, возникающих за счет повреждения изоляции и контакта с грунтом либо смежными коммуникациями.
Отличительной чертой прибора является использование оригинальной конструкции приемной антенны, алгоритма микропроцессорной обработки сигнала с одновременной и не зависящей друг от друга индикацией глубины залегания ПМС и величины тока катодной защиты.
Система позволяет работать как в пассивном (по току катодной защиты), так и в активном (с использованием поставляемого генератора) режимах и предназначена для использования в полевых и сложных условиях.
Прибор снабжен визуальным (цифровым) и звуковым индикатором. Имеется возможность запоминания результатов контроля с последующей обработкой на ПК (порт RS 232).
| ||||||||||||||||||||||||||||||||
Комплект поставки:
- приемник;
- приемная антенна;
- генератор импульсов ГИ СПРУТ;
- шнуры соединительные;
- зарядное устройство;
- паспорт;
- дискета с программным обеспечением;
- чехлы индивидуальные и упаковочный ящик.
ГИ СПРУТ-5 обеспечивает выходную мощность до 60 Вт при сопротивлении нагрузки от 5 Ом. Питание осуществляется от источника постоянного тока напряжением 11-13 В. Предусмотрено согласование генератора с нагрузкой, защита от перегрузки и контроль разряда аккумуляторной батареи и прерывистый режим работы (СПРУТ-5М).
По желанию заказчика осуществляется поставка генератора с выходной мощностью 100 Вт при питании от внешнего источника постоянного тока напряжением 24В, или специально разработанного источника сетевого питания в местах, где возможно подключение к сети переменного тока 220В, частотой 50Гц.
|
Основные технические характеристики
|
|
|
Частота импульсов, Гц |
1024 |
|
Выходная мощность на активную нагрузку сопротивлением от 5 Ом, не менее, Вт |
60 |
|
Максимальный ток потребления, не более, А |
6 |
|
Номинальный выходной ток, не более, А |
1,0 |
|
Время непрерывной работы, не менее, ч |
8 |
Преимущества прибора:
-система эксплуатируется одним оператором с немедленным получением информации о нахождении подземного трубопровода (трассировка), глубине его залегания и относительной величине тока катодной защиты;
- система демонстрирует высокую помехоустойчивость при наличии влияющих факторов, таких как: наличие смежных коммуникаций, близость высоковольтных ЛЭП;
- быстрое нахождение наиболее вероятных мест утечек защитного тока с дальнейшей детализацией участка и точным определением места повреждения защитной изоляции на трубопроводе;
- надежная работа в сложных городских условиях без, или при подключении дополнительного генератора, поставляемого в комплекте системы СПРУТ-5;
- высокие эксплутационные и климатические возможности системы: прибор предназначен для работы в полевых условиях, пылебрызгозащищен, виброустойчив.
Проведены испытания работоспособности системы при температурах до - 15 °С.
Выявление мест повреждения изоляционного покрытия, контакта со смежными коммуникациями или ответвлениями данной коммуникации, основано на регистрации мест значительного (более 10-20%) изменения индуцируемой величины тока I в двух последовательно проведенных через равные промежутки расстояния, измерениях.

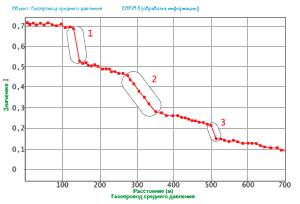

Рекомендуется при продвижении вдоль обследуемой коммуникации производить измерение и запись в память значения величины I через каждые 10 метров. В случае качественного изоляционного покрытия, отсутствия контакта со смежными коммуникациями и ответвлений, изменения величины I в соседних точках будут незначительны. Эти изменения и их величина обусловлены емкостными потерями переменной составляющей протекающего тока, «возрастом», диаметром коммуникации и т.п. На рисунке приведен график зависимости величины индицируемого тока от расстояния при удалении от катодной станции (камеральная обработка данных, записанных в память).
Шурфование в зонах 1, 2, 3 показало:
- в зоне 1 — значительное отслоение защитного покрытия, следы коррозии;
- в зоне 2 — распределенные на расстоянии 30-40 метров мелкие дефекты покрытия, плохая адгезия, проникновение влаги;
- В зоне 3 — нарушение покрытия (продавлено попавшим в грунт металлическим предметом).
Проводя обследования подобным образом можно с высокой степенью вероятности находить «проблемные» участки подземных коммуникаций.
