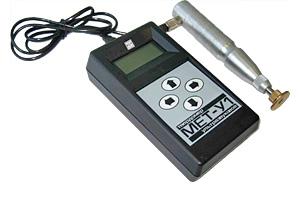

Твердомер ультразвуковой МЕТ-У1
В алюминиевом корпусе
В пластмассовом корпусе§ измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
§ наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
§ использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
Отличительные особенности:
Реализует метод ультразвукового контактного импеданса (UCI).
Измерение твердости:
§ любых по массе изделий толщиной от 1 мм - недоступное для динамических твердомеров (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
§ без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
§ металлических покрытий;
§ изделий сложной формы, в труднодоступных местах.
Принцип действия
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.
Ограничения
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.
3 года гарантия.
Технические характеристики ультразвукового твердомера МЕТ-У1:
|
Пространственное положение твердомера при измерении |
любое (не влияет на точность показаний) |
|
Обработка результатов измерений в твердомере |
вычисление среднего значения из данных, сохранённых в памяти; |
|
Обработка результатов измерений на компьютере |
передача данных на компьютер через высокоскоростной USB-порт; |
|
Подсветка дисплея |
есть |
|
Одновременная индикация на дисплее |
шкала твердости |
|
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера |
100 |
|
Автоматическое отключение питания, время, сек. |
150 |
|
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: |
16/20 |
|
Время полной зарядки аккумуляторной батареи, ч. |
|
|
Электропитание твердомера: |
|
|
Диапазон температур, от / и до /, °С: |
|
|
Относительная влажность воздуха, % |
30 ... 80 |
|
Наличие драгоценных металлов и камней: |
|
|
Габаритные размеры, мм: |
|
|
Масса твердомера, кг: |
|
|
Время одного измерения твёрдости, с |
4 |
|
Шероховатость измеряемой поверхности, не более, Ra |
2,5 |
|
Радиус кривизны измеряемой поверхности, не менее, мм: |
5 |
|
Масса контролируемого изделия, не менее, кг: |
0,01 |
|
Толщина контролируемого изделия, не менее, мм: |
|
|
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: |
0,03 |
|
Ресурс датчика (минимальное количество измерений): |
200000 |
|
Усилие нажатия на датчик ультразвуковой У1, не менее, Н |
14,7 |
|
Минимальный диаметр площадки на изделии для установки датчика, мм: |
7 (по заказу - 5) |
|
Размер отпечатка на измеряемой поверхности (длина диагонали), мм: |
0,07 |
Диапазон измерения и погрешность
|
Шкалы твердости |
Диапазон измерения |
Погрешность, не более |
|
По шкале "С" Роквелла |
(20-70) HRC |
1,5 HRC |
|
По шкале Бринелля |
(75-650) НВ |
10 НВ |
|
По шкале Виккерса |
(75-1000) HV |
12 HV |
|
По шкале Шора |
(23-102) HSD |
2 HSD |
|
Предел прочности на разрыв Rm |
(378-1736 Мпа) |
5 % |
Комплектность:
§ Датчик ультразвуковой У1
§ Блок питания
§ Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
§ Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
§ Паспорт и Методика Поверки
§ Свидетельство о поверке "ФГУП ВНИИФТРИ"
§ Кабель для связи с компьютером через USB-порт
§ CD-диск с программным обеспечением
§ Универсальный чехол
§ Упаковочная сумка
Универсальный чехол
Имеет: удобные боковые отделения для датчиков, прочную поясную шлёвку, манжет для предплечья.
Позволяет фиксировать электронный блок в любом удобном положении для оператора твердомера.
Фиксация на уровне груди
Фиксация на поясном ремне
Позволяет переносить данные в компьютер для их просмотра, сохранения, выборки и обработки, составления графиков, а также последующей распечатки.USB-порт позволяет коммутировать твердомер также и с ноутбуками во время выездов и командировок.
