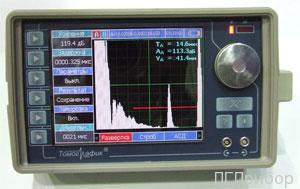

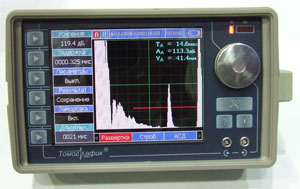

Ультразвуковой дефектоскоп УД4-Т

Цифровые технологии, применяемые в универсальном дефектоскопе "Томографик" УД4-Т, позволили в одном приборе реализовать набор различных по назначению дефектоскопов, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация необходимого приложения происходит по аналогии с "Windows" при помощи пользовательского "меню", где каждая задача является самостоятельным прибором неразрушающего контроля (НК): Дефектоскоп, Толщиномер, Тензометр и т.п.

В "Томографик" УД4-Т также предусмотрен режим "многозадачности", когда несколько УЗ приложений могут работать одновременно (фоново), скажем оператору, работающему с дефектоскопией доступны все режимы толщинометрии и наоборот.

Гибкая функциональность, простая настройка и удобство в эксплуатации делают "Томографик" УД4-Т незаменимым средством для основных видов ультразвукового и вихретокового контроля, что позволяет отказаться от специализированных дефектоскопов, унифицировать приборный парк, метрологическое обеспечение и в целом повысить достоверность и производительность контроля.

 Отличительные особенности "Томографик" УД4-Т:

• Широкий частотный диапазон с плавной регулировкой от 0,2 до 10МГц.

• Два независимо управляемых строба (A и B).

• Автоматическое или ручное построение кривой ВРЧ (до 256 точек).

• Два вида представления сигналов: детектированый и радио.

• Построение и обработка A, B и D (TOFD) разверток.

• Режимы: огибающей, заморозки и отображения хода луча.

• Windows совместимость прикладного ПО.

• Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.

• Встроенная система слежения за акустоконтактом для всех выполняемых УЗ приложений.

  Преимущества новых технологий:

·         Расширенный динамический диапазон до 140дБ, дает возможность выявлять как малые, так и большие дефекты без переключения чувствительности;

• Программируемый генератор (синтезатор) позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками, что значительно увеличивает чувствительность и улучшает выявляемость дефектов;

• Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля:

  • Компенсация РШХ для выявления подповерхностных дефектов на малых глубинах;

  • Фурье анализ принимаемого сигнала для визуализации параметров акустического тракта;

  • Цифровые фильтры и др.

В "Томографик" УД4-Т предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений, работающих независимо друг от друга:

 I группа. Приложения общего назначения:

• "Томографик 1.1." - ультразвуковой дефектоскоп;

• "Томографик 1.2." - ЭМА толщиномер (0,2 мм…1000 мм);

• "Томографик 1.3." - паспортизация ПЭП (АРД диаграммы);

• "Томографик 1.4." - система проектирования методик "Методист".

 II группа. Железнодорожные приложения:

• "Томографик 2.1." - методика ультразвукового контроля колесных пар вагонов в соответствии с СТО РЖД 1.11.002-2008;

• "Томографик 2.2." - методика ультразвукового контроля ЖД осей в соответствии с РД 32.144-2000;

• "Томографик 2.3." - методика ультразвукового контроля деталей локомотивов;

• "Томографик 2.4." - методика ультразвукового контроля стрелочных переводов и сварных стыков рельс (ТИ 07.47-2005, ТИ 07.22-2000);

• "Томографик 2.5." - методика вихретокового контроля деталей вагонов (РД 32.150-2000);

• "Томографик 2.6." - методика вихретокового контроля деталей локомотивов.

 III группа. Авиационные приложения:

• "Томографик 3.1." - резонансный дефектоскоп (0,2…1,0МГц);

• "Томографик 3.2." - акустический тензометр (метод акустоупругости для определения степени затяжки резьбовых деталей);

 IV группа. Вихретоковые приложения:

• "Томографик 4.1." - вихретоковый дефектоскоп;

• "Томографик 4.2." - вихретоковый толщиномер покрытий;

 Группа сервисных приложений:

• "Томографик 5.1." - мультимедийный проигрыватель "FlashPlayer";

• "Томографик 5.2." - арифметический калькулятор;

• "Томографик 5.4." - состояние батареи.

 Яркий цветной дисплей, высокая информативность

• Цветной TFT дисплей с высоким разрешением дает четкое изображение при различной освещенности;

• Режим полноэкранной развертки позволяет использовать всю площадь экрана;

• Удобное интуитивное меню позволяет оператору быстро настроить прибор и оперативно выполнить контроль.

 Интерфейсные возможности:

·         Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, а специальная программа "АРМ Дефектоскописта" представляет информацию в удобном для оператора виде;

• Программно-аппаратная поддержка Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием;

• Обновление программного обеспечения через интернет (раздел техподдержка) по мере выхода новых версий.

Технические характеристики:

Эксплуатационные данные

 Базовый комплект:

Аксессуары:

Программное обеспечение
