Малогабаритный ультразвуковой дефектоскоп "УИУ-СКАНЕР"- ручной прибор универсального применения для контроля металлов, полиэтилена, пластмасс, керамики. В приборе многообразие технических возможностей сочетается с простотой управления и компактностью. Хорошие дефектоскопические характеристики, практичная конструкция, яркий электролюминесцентный экран, автономное питание, малые габариты и вес обеспечивают удобство эксплуатации. Дефектоскоп может работать с любыми пьезоэлектрическими преобразователями (ПЭП) в рабочем частотном диапазоне.
|
|
Отличительные особенности |
|
• простота эксплуатации, малые габариты и вес;
• возможность измерения времени и показаний координат “X”, “Y”;
• наличие режима толщиномера;
• встроенные часы и датчик температуры;
• контроль заряда аккумуляторов и сигнализация их разряда;
• наличие звуковой и световой сигнализации;
• запоминание настроек для конкретных ПЭП
и изделий контроля;
• наличие идентификатора ПЭП, считывание его параметров;
• возможность "заморозки" изображения на экране дефектоскопа;
• запоминание изображения импульсов и сопутствующей информации;
• временная регулировка чувствительности (ВРЧ);
• наличие режима “АРУ”;
• отображение использованной и оставшейся памяти прибора;
• возможность подключения принтера и внешней ЭВМ;
• возможность выбора русского и английского языков;
• возможность ввода сопутствующих комментариев;
• возможность использования в полуавтоматических и механизированных системах контроля;
• разрешение Госгортехнадзора РФ;
• методика применения согласована с Госгортехнадзором РФ;
• аппаратура сертифицирована. |
|
Основные технические характеристики |
|
Регулировка усиления : |
85 дБ с дискретностью 1 дБ | |
Частотный диапазон : |
1,0 ... 10,0 МГц | |
Диапазон прозвучивания : |
0 ... 10000 мм (продольные волны) | |
Перемещение строба : |
горизонтальное и вертикальное | |
Экран : |
электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический | |
Количество запоминаемых настроек: |
256 | |
Количество запоминаемых изображений экрана: |
1000 | |
Количество точек регулировки ВРЧ: |
8 | |
Количество каналов : |
8 | |
Диапазон рабочих температур : |
-20 ... +45 °C | |
Питание: |
от аккумуляторов или от сети 220 В | |
Время непрерывной работы от аккумуляторов: |
8 часов | |
Габариты: |
200 x 225 x 90 мм. | |
Вес: |
3,5 кг (с аккумуляторами) |
|
|

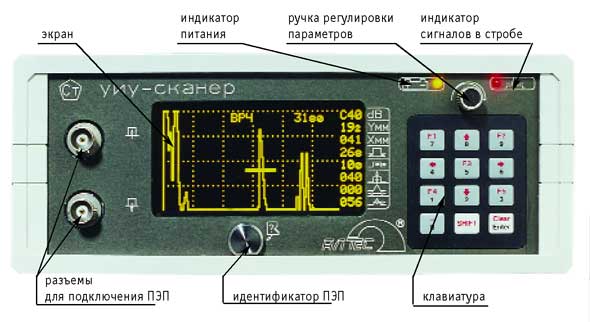

Внешний вид лицевой панели |
|
|
|

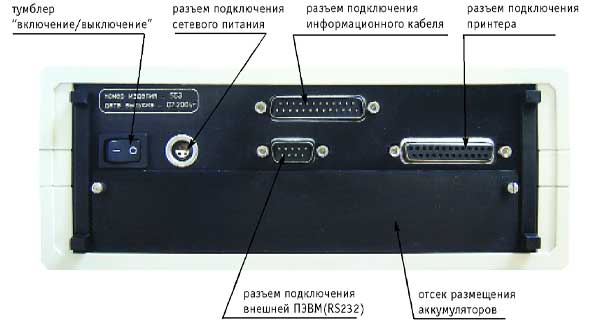

Внешний вид задней панели |
|
|
|
Функциональные особенности |
|
основное меню
Режим “Основное меню”(появляется после включения прибора) Наличие режимов:
• А. дефектоскоп (Автоматический 8-ми канальный дефектоскоп — см.”СКАРУЧ”)
• Дефектоскоп (дефектоскоп общего назначения — см. ниже)
• Толщиномер (ручной толщиномер — см. ниже)
• А. толщиномер (автоматический сканирующий толщиномер — см. “СКАРУЧ”)
• Установки(см. ниже)
• Просмотр (просмотр результатов контроля)
• Очистка (очистка памяти прибора)
• Ресурс (см. ниже)
• Тест ЭАТ (Тест Электроакустического Тракта — см. “СКАРУЧ”)
ресурс
• Показание температуры внутри прибора
• Отображение заряда аккумуляторов
• Объем использованной и оставшейся памяти
• Время и дата
установки
• Выбор модели принтера
• Выбор страницы кодировки
• Выбор языка(русский/английский)
• Включение/выключение функций энергосбережения и автосохранения
• Выбор единиц измерения(мм/мкс)
толщиномер
• Отображение эхо-граммы • Показание толщины изделия
• Показание времени прихода эхо-импульсов
• Возможность использования режима “АРУ” и второго строба
режим ВРЧ
• Наличие ВРЧ
• Количество точек регулировки ВРЧ — до 8 |
|
Работа в режиме дефектоскопа общего назначения |
|
Проведение ручного УЗ контроля в режиме дефектоскопа общего назначения стандартными или специализированными ПЭП осуществляется с учетом общих требований и по методикам действующих НТД или по другим методикам, согласованным с Госгортехнадзором РФ, Госатомнадзором РФ и другими органами надзора. Для работы в режиме дефектоскопа общего назначения необходимо подключить пьезоэлектрический преобразователь через соединительный кабель к разъемам дефектоскопа на передней панели. Совмещенный ПЭП подключается к любому разъему (генератору или усилителю), раздельно - совмещенный - к двум разъемам. Для ПЭП без встроенного согласующего контура (как правило, для ПЭП производства стран СНГ) необходимо воспользоваться согласующим фильтром на рабочую частоту, подключив его к дефектоскопу. Выбор и изменение параметров контроля производятся при помощи клавиатуры и ручки регулировки параметров. При включении дефектоскопа на экране появляется основное меню, позволяющее оператору работать с прибором в диалоговом режиме. Для вхождения в режим дефектоскопа общего назначения необходимо нажать клавишу "1". При этом прибор переключается в режим ручного контроля с разверткой типа А на экране. Предварительно можно вызвать из памяти дефектоскопа запомненный режим настройки. Прибор позволяет запомнить до 256 настроек. На передней панели прибора встроен индентификатор ПЭП, позволяющий автоматически считывать параметры ПЭП - угол ввода, время задержки в призме, номер и др., и заносить их в память прибора в выбранный номер настройки. Переключение режимов работы (совмещенный или раздельный) осуществляется с помощью клавиши "0". На передней панели прибора справа от экрана дефектоскопа находится колонка обозначений, а на экране числовые значения этих параметров.
|
|
1 |
1- отношение амплитуд в децибелах (отрицательных), 2 - координаты “X” и “Y” дефекта при появлении сигнала в стробе, превышающим порог срабатывания АСД, 3 - длительность задержки строб- импульса в мкс(или мм), 4 - длительность строб- импульса в мкс(или мм),
5 - порог срабатывания автоматического сигнализатора дефектов (АСД) в % от высоты экрана, 6 - длительность задержки развертки в мкс(или мм), 7 - длительность развертки в мкс(или мм). | |
2 | |
3 | |
4 | |
5 | |
6 | |
7 |
|
|
|
|
Запоминание и распечатка изображения экрана дефектоскопа |
|
В дефектоскопе имеется возможность "заморозить" эхограмму в момент обнаружения дефекта с последующим занесением в память дефектоскопа "замороженной" картинки экрана. Запомненную эхограмму можно распечатать на принтере. При этом на печать выводится сама эхограмма, параметры настройки и координаты расположения дефекта. Память дефектоскопа позволяет запомнить до 1000 изображений экрана с сопутствующей информацией. |
|
Другие функциональные возможности |
|
В дефектоскопе предусмотрена возможность выравнивания чувствительности по глубине. Для этого включается режим ВРЧ. Выравнивание чувствительности может проводиться по восьми точкам. Прибор можно использовать в качестве ручного толщиномера. Для этого подключают ПЭП типа П112 (П111). Измерение толщины осуществляется с точностью до 0,1 мм. Дефектоскоп имеет восемь каналов. Его можно использовать в автоматизированных и механизированных установках для дефектоскопии и толщинометрии различных изделий (см. установка “СКАРУЧ”). |
