Ультразвуковой дефектоскоп УСД-50

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)

• Усилитель: широкополосный 0.4 - 15 МГц

• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам

• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК

• Частота повторения ЗИ:до 800Гц

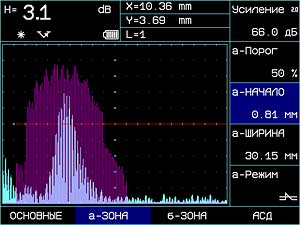

• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта

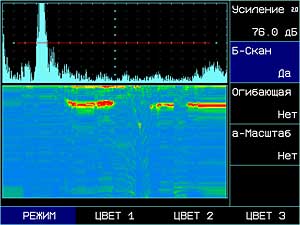

• Вывод сигналов в виде А-, В- сканов

• Интерфейс: USB

• Питание: LiOn аккумулятор или внешний блок питания

• до 8 часов работы от аккумулятора

Базовый комплект поставки

• Электронный блок дефектоскопа УСД-50

• Аккумуляторная батарея

• Блок питания 220 В

• Кабели СР50-Лемо 2 шт.

• Преобразователи 4 шт.

• Кабель для подключения к ПК

• Программное обеспечение для ПК

• Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке

• Кейс для переноски

Дополнительные принадлежности

• Защитный чехол с поясным и шейным креплением

• УЗ преобразователи для различных применений

• Стандартные образцы

Технические характеристики дефектоскопа

Развертка

мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс

Задержка

от -0,5 мкс до 996 мкс
с шагом от 0,02 мкс

Максимальная длина контролируемого материала

до 3000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс
с шагом 0,01 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс,
с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 10 полупериодов
с задежкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ

до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель

широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавища +dB

программируемая 0-40дБ, с шагом 0,5дБ

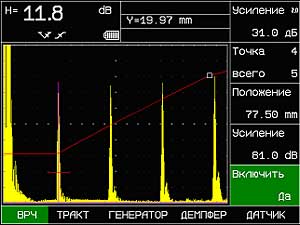

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

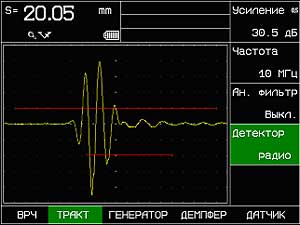

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

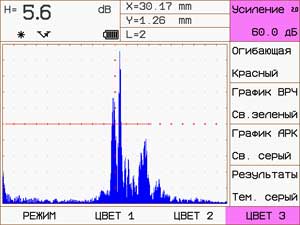

Дисплей

Цветной, TFT 640 х 480 точек
130 х 100 мм

А-сигнал

480 x 300 точек в стандартном режиме

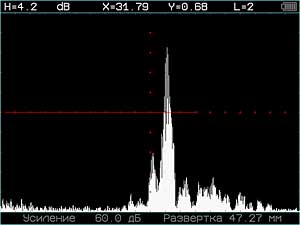

640х480 в полноэкранном режиме

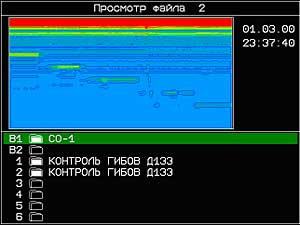

Память

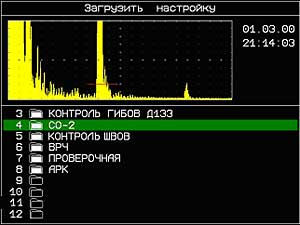

100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

RS232 / USB

Разъемы преобразователей

2 Лемо0

Аккумулятор

LiOn 8 А/ч

Время работы

8 часов от аккумуляторов

Внешнее питание

блок питания 220 В AC

Диапазон рабочих температур

от -20 C до +50 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

2 кг с аккумуляторами
