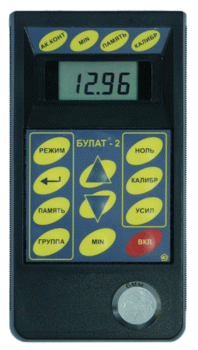

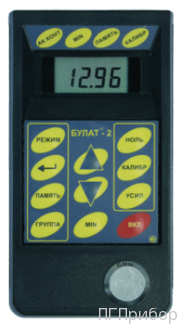

Ультразвуковой толщиномер Булат 2
Ультразвуковой толщиномер Булат 2
Измерение толщины изделий из металлических материалов (без покрытий и под защитными покрытиями) и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и т. д.) в процессе эксплуатации для определения их коррозионного состояния (в том числе и под защитными покрытиями) или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Особенности:
o возможность измерения толщины металлических изделий под защитными покрытиями (без их снятия) с использованием комбинированных преобразователей ТМК уже в базовой комплектации;
o гарантированная высокая точность измерений в производственных и полевых условиях;
o разрешающая способность 0,1; 0,01 и 0,005 мм;
o автоматическое распознавание преобразователей со встроенными микросхемами памяти характеристик;
o расширенная клавиатура (одна кнопка — одна функция) с дружественным интерфейсом;
o подсветка индикатора при работе в затененных условиях;
o время непрерывной работы до 150 ч (без подсветки);
o возможность запоминания до 4000 результатов (с разбивкой на группы) и их просмотра, передачи их в IBM РС и статистической обработки с использованием прилагаемой программы Constanta-Data;
o работает с преобразователями со встроенными микросхемами памяти характеристик, что позволяет производить доукомплектование приборов новыми преобразователями без предварительной калибровки;
o Булат-2 с преобразователями ТМК позволяет с высокой производительностью измерять толщину стенок металлических изделий под защитными покрытиями, существенно снижая время проведения и стоимость работ (отпадает необходимость «зачистки» контрольных точек).
Основные технические характеристики прибора
|
Диапазон контролируемых толщин (по стали)* Т, мм: |
|
|
с раздельно-совмещенными преобразователями |
0,4–300 |
|
с преобразователями ТМК (под защитными покрытиями) |
0,6–75 для Al / 0,8–75 для стали |
|
Скорость распространения ультразвука, м/с |
1000-9999 |
|
Дискретность измерений, мм |
0,1; 0,01; 0,005 |
|
Основная погрешность измерения по диапазонам Т, мм |
|
|
Т=0,4–10 |
±(0,001Т+0,02) |
|
Т=10–300 |
±(0,001Т+0,05) |
|
Габаритные размеры, мм |
150×80×30 |
|
Питание: батарея или аккумулятор тип АА, 2 шт., В |
1,2 |
|
Степень пылевлагозащиты |
IP41 |
|
Число ячеек памяти результатов |
до 4000 с возможностью разбивки на 99 групп |
|
Диапазон рабочих температур для прибора (базовый) |
–20…+50 °C (–30…+50 °C по заказу ) |
|
Время непрерывной работы, г |
150 |
|
Масса прибора, г |
220 |
* Зависит от характеристик контролируемого материала и типа преобразователя.
Комплект поставки:
o блок обработки информации с двумя преобразователями (дополнительные преобразователи по заказу);
o аккумуляторы в корпусе АА - 4 шт.;
o зарядное устройство;
o руководство по эксплуатации с методикой поверки;
o кабель связи с компьютером;
o CD диск с программой связи и обработки измерительной информации "Constanta-Data";
o футляр.
