В7-227 толщиномер ультразвуковой с поверкой
Назначение средства измерений: толщиномеры ультразвуковые В7-227 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 81067-21 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений: толщиномеры ультразвуковые В7-227 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

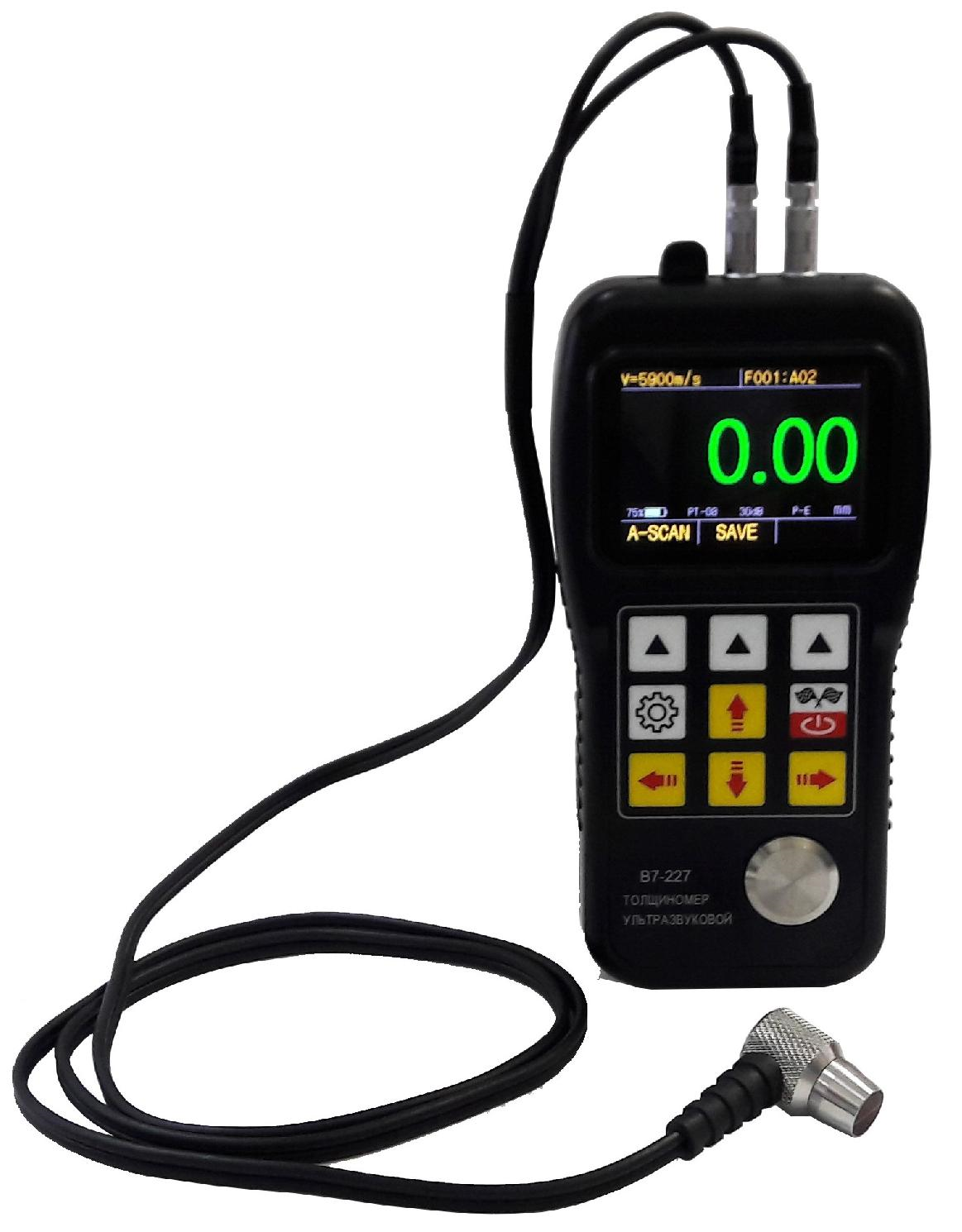

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-227 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 13 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 350 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, в т. ч. в режиме В-скан, установка номинальной толщины в пределах диапазона измерений в режиме А-скана, режим коррекции сигнала и его формы, регулировка усиления от 8 до 55 дБ для материалов с большим затуханием сигнала (например литье из алюминия, меди и т.п.), возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле.
|
Толщиномер В7-227. Типы преобразователей с характеристиками |
|||||
|
Модель |
Диапазон по стали, мм |
Ø контактного элемента, мм |
Частота, МГц |
Рабочая температура, 0С |
Назначение |
|
Преобразователи для стандартных измерений |
|||||
|
PT-08* (П112-5,0-8) |
1…200 |
8 |
5 |
-10…+70 |
Входит в базовый комплект В7-227. Для стандартных измерений прямолинейных и изогнутых поверхностей. |
|
TC500 (П112-5,0-5) |
0,8…60 |
5 |
5 |
-10…+70 |
По заказу: миниатюрный датчик для измерения в малых трубах |
|
Преобразователи для малых толщин |
|||||
|
РТ-06* (П112-7,0-8) |
1…75 |
8 |
7 |
-10…+70 |
По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки |
|
РТ-04* (П112-10,0-4) |
0,8…10 |
4 |
10 |
-10…+70 |
|
|
РТ-04-2* (П112-5,0-4) |
0,8…12 |
4 |
5 |
-10…+70 |
|
|
Преобразователи для больших толщин и материалов с большим затуханием ультразвука (в т. ч. чугуна) |
|||||
|
ZТ-12* (NO2) (П112-2,0-12) |
3…300 |
12 |
2 |
-10…+70 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…300 мм. |
|
ZT-12-2 (П112-2,0-17) |
4…508 |
17 |
2 |
-10…+70 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм. |
|
Преобразователи для высокотемпературных поверхностей |
|||||
|
GT-13-2* (П112-5,0-14) |
4…80 |
14 |
5 |
-20…+550 |
По заказу: для высокотемпературных поверхностей. |
|
GT-13* (П112-5,0-14) |
4…80 |
14 |
5 |
-20…+350 |
|
* - типы преобразователей, на которые оформляется поверка толщиномера В7-227.
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины (по стали), мм В7-227 преобразователь РТ-08 преобразователь ZT-12 преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04 преобразователь PT-04-2
преобразователь ТС510 |
от 1,0 до 200,0 от 3,0 до 300,0 от 2,0 до 20,0 от 4,0 до 80,0 от 4,0 до 80,0 от 0,8 до 10,0 от 0,8 до 12,0
от 2,0 до 200,0 от 3,0 до 18,01) |
|
Дискретность отсчёта, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм В7-227 преобразователь РТ-08 в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 200,0 мм преобразователь ZT-12 в диапазоне измерений от 3,0 до 50,0 мм включ. в диапазоне измерений св. 50,0 до 300,0 мм - преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04-2 преобразователь ТС510 |
±0,1 ±(0,01H+0,05)
±(0,01H+0,1) ±(0,01H+1) ±(0,01H+0,05) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,05) |
|
1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227;
H – измеренное значение толщины, мм. |
|
|
Диапазон скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999 |
|
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц - для преобразователя с частотой 7 МГц |
3,0 2,0 |
|
Количество сохранённых в памяти прибора скоростей звука |
5 |
|
Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более |
80 |
|
Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более |
160 |
|
Память |
100.000 значений и 1.000 диаграмм |
|
Питание осуществляется от двух батарей типа АА напряжением, В |
3 |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 200 |
|
Время авто выключения прибора при отключённом ПЭП, мин |
5 |
|
Гарантийный срок эксплуатации, месяц |
24 |
|
Габаритные размеры, мм, не более: –длина –ширина –высота |
75 35 150 |
|
Масса, г, не более |
200 |
|
Температура поверхности контролируемых изделий (*высокотемпературные), °С |
-10…+60 (+350…+550*) |
|
Условия эксплуатации: – температура окружающего воздуха, ºС |
от 0 до + 35 |
