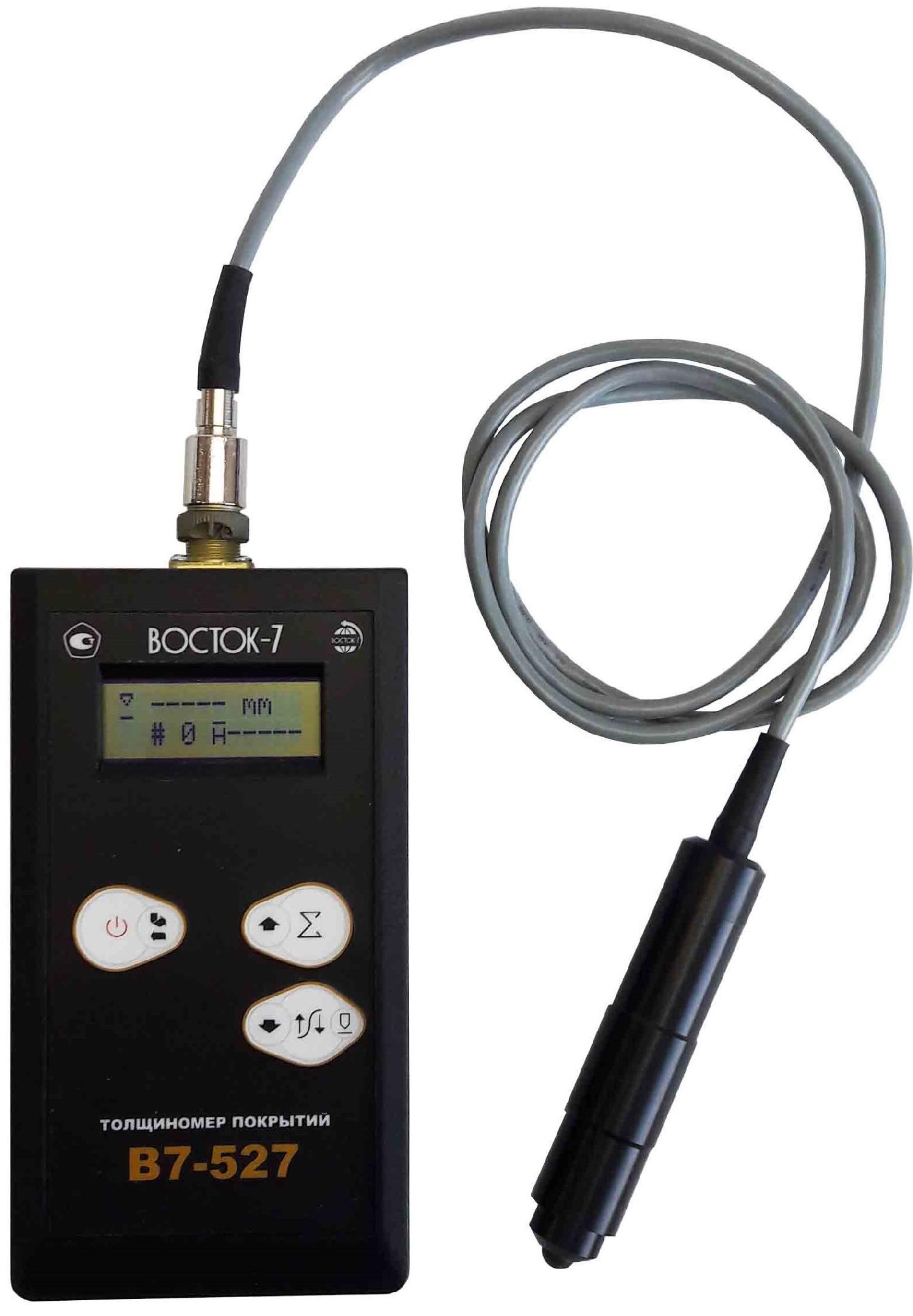

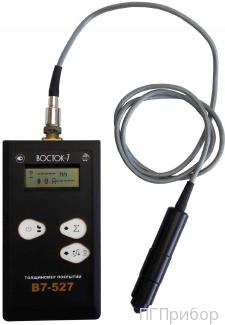

В7-527 толщиномер покрытий
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 80596-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 80596-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение: толщиномеры покрытий В7-527 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие ферромагнитные основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-527 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий В7-527:
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя.
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений.
- V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких цилиндрических изделиях: стержни, прутки и другие объекты с криволинейной поверхностью.
- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений.
- Автоматическое выключение при паузе в работе.
- Отсутствует память для сохранения измеренных значений.
- Электронный блок толщиномера работает только с одним типом преобразователя по выбору покупателя при заказе прибора.
Типы преобразователей для толщиномера покрытий В7-527:
|
Преобразователь |
ТМ2-01 |
ТМ20-01 |
|
Диапазон измерения |
5-2000 мкм |
50-15000 мкм |
|
Погрешность измерения, не более |
3%+1мкм |
3%+10 мкм |
|
Минимальная толщина основания |
0,5 мм |
0,8 мм |
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности |
20/70 |
35/160 |
|
Диаметр минимальной зоны контроля |
20 мм |
50 мм |
|
Габариты преобразователя |
16 х 60 мм |
19х85 мм |
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
|
| Напряжение электрического питания (два элемента питания типа А316), В
|
3 |
| Диапазон рабочих температур, оС |
от 0 до +40 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
160*83*36 |
| Масса, кг, не более |
0,3 |
